Message par jmd le Sam 30 Juin 2012 - 9:22

Bonjour,
Voici quelques infos pour ceux qui font de l'astrophoto nomade et qui aurait besoin d'une alim 12v stabilisée.
Or donc, j'ai assemblé une alim stabilisée 12v-12v pour ma CCD QSI. En effet ce type de caméra ne supporte guère les variations de tension, et comme j'utilise une batterie de voiture, il y a un fort risque de perturbation au cours de la nuit quand la charge de celle-ci diminue.
Sur les conseils de Laurent, j'ai commandé sur Ebay une alim 12v pour PC : Mini-ITX M2 ATX Power PSU 12V Car PC DC-DC 160W 8V-28V
Je suis passé par "yourschoices" qui est un vendeur sérieux aux tarifs raisonnables (39 £ sans les frais de port)
La carte est livrée sous cette forme :
Alim 12v stabilisée Autre_10
avec un plan sans détail sur le câblage car il y a un connecteur ATX tout prêt pour brancher une carte mère du même nom.
Alim 12v stabilisée Schema10
Le seul petit souci pour le non spécialiste que je suis est qu'il n'est pas indiqué où sort le 12v 8A max promis sur la doc.
Après quelques recherches sur Google study j'apprends que le connecteur molex délivre du 12v sur le câble jaune
Alim 12v stabilisée Connec10
Mais curieusement, alors que je trouve du 5v à certains endroits à l'aide du multimètre, point de 12v en sortie scratch
Quelques pages Google plus loin study , j'apprends aussi que l'alim ne délivre du 12v que lorsque la carte mère de PC y est connectée.. Ah oui, mais ce n'est pas pour alimenter un PC, mais pour une CCD.. Doit y avoir un truc, Laurent y est bien arrivé.. scratch
Enfin, je trouve (merci Google) une bonne âme sur un forum qui donne l'astuce pour faire fonctionner l'alim ATX sans carte mère : il faut relier la borne 4 (fil vert ou gris) à la masse.
Alim 12v stabilisée Caible10
Ouf, ça marche chaud
J'ai fini l'assemblage que voici
Alim 12v stabilisée Alim10
Et l'ai testé avec ma CCD au travail pendant une nuit. Fonctionnement nickel.
Merci Laurent, merci Google.

_________________
"La seule différence entre un fou et moi, c'est que moi je ne suis pas fou." Salvador Dali geek
jmd
jmd
Admin

Localisation : Blienschwiller (67)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Alim 12v stabilisée Empty Re: Alim 12v stabilisée

Message par arnaud67 le Sam 30 Juin 2012 - 12:07

ah oui je suis content que çà fonctionne
arnaud67
arnaud67

Club : club d'astronomie de Kintzheim
Localisation : centre Alsace

Voir le profil de l'utilisateur http://meteo-selestat.net

Revenir en haut Aller en bas

Alim 12v stabilisée Empty Re: Alim 12v stabilisée

Message par Le Glaude le Dim 1 Juil 2012 - 11:19

Salut Jean-Marc
Beau montage, bien pratique pour les nomades. C'est bizarre de ne pas avoir du 5V sur le fil rouge !

Aiie je coupe l'ordi, il y a un sacré orage au-dessus de nous
A+
Le Glaude
Le Glaude

Club : Association Astronomique de l'Ain - ANPCEN Correspondant local dans l'Ain
Localisation : Ain
Humeur : Pas toujours très bavard

Voir le profil de l'utilisateur http://photonsdenuit.fr

Revenir en haut Aller en bas

Alim 12v stabilisée Empty Re: Alim 12v stabilisée

Message par felopaul le Dim 1 Juil 2012 - 15:10

Michel a fait le meme montage, avec le meme pb, mais lui m'a fait un mail.

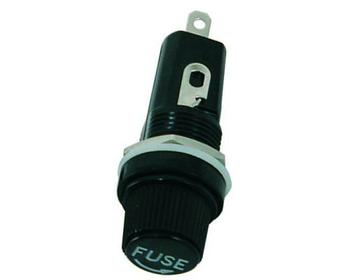

Par contre attention elle est pas protégé contre le inversion de polarité et le sur-conso, j'ai rajouté un diode schottky et un fusible 15A en entrée et 10A en sortie. La tu es avec un alum cigare , donc moins de risque en entrée, par contre tu peux facilement en avoir un en sortie.

Les sortie 5V , je les utilise pour alimenter les hub usb

De plus avec ta boite plastique , il est facile de mettre un fusible.
Alim 12v stabilisée 22153


Dernière édition par felopaul le Dim 1 Juil 2012 - 15:30, édité 1 fois
felopaul
felopaul

Club : Cielboreal / Cielaustral
Localisation : Flagey (observatoire) et Thise (Perso)
Humeur : fonceur

Voir le profil de l'utilisateur http://www.cielboreal.com/

Revenir en haut Aller en bas

Alim 12v stabilisée Empty Re: Alim 12v stabilisée

Message par felopaul le Dim 1 Juil 2012 - 15:24

Avec cette alim vous avez comme limite
5V 8A (pour alimenter vos HUB USB)
12V 8A

Si vous avez besoin de plus, j'ai mis celle la dans le PC de l'observatoire
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=120923458475#ht_1950wt_1396
Alim 12v stabilisée Media

5V 12 A
12V 16A

elle est protégé en entrée et en sortie.

et surtout elle est pilotable en USB avec Info sur l'ecran windows
Alim 12v stabilisée M4atx_4
felopaul
felopaul

Club : Cielboreal / Cielaustral
Localisation : Flagey (observatoire) et Thise (Perso)
Humeur : fonceur

Voir le profil de l'utilisateur http://www.cielboreal.com/

Revenir en haut Aller en bas

Alim 12v stabilisée Empty Re: Alim 12v stabilisée

Message par Kakeuk le Lun 2 Juil 2012 - 18:46

Beau petit projet.

Oui, protection amont & aval... Et des fusible de rechange au cas ou dans la "power box"
Kakeuk
Kakeuk

Club : Nemesis
Localisation : La tête dans les étoiles.

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Alim 12v stabilisée Empty Re: Alim 12v stabilisée

Message par Le Glaude le Lun 2 Juil 2012 - 22:16

Salut JMD
Ton alimentation ne risque-elle pas de chauffer Question Tu n'as pas prévu de trous d'aération !
Le Glaude
Le Glaude

Club : Association Astronomique de l'Ain - ANPCEN Correspondant local dans l'Ain
Localisation : Ain
Humeur : Pas toujours très bavard

Voir le profil de l'utilisateur http://photonsdenuit.fr

Revenir en haut Aller en bas

Alim 12v stabilisée Empty Re: Alim 12v stabilisée

Message par jmd le Ven 6 Juil 2012 - 19:03

felopaul a écrit:Michel a fait le même montage, avec le meme pb, mais lui m'a fait un mail.
Je ne voulais pas passer pour une enclume. Smile Je me suis dit qu'en cherchant un peu je finirais par trouver.
felopaul a écrit:Par contre attention elle est pas protégé contre le inversion de polarité et le sur-conso, j'ai rajouté un diode schottky et un fusible 15A en entrée et 10A en sortie. La tu es avec un alum cigare , donc moins de risque en entrée, par contre tu peux facilement en avoir un en sortie.
Il y a effectivement un fusible en entrée. Je vais voir pour en mettre un en sortie. Quelle référence de diode as-tu pour protéger l'alim en entrée d'une éventuelle inversion de polarité ?
Le Glaude a écrit:Ton alimentation ne risque-elle pas de chauffer Question Tu n'as pas prévu de trous d'aération !
J'ai fait deux trous sur l'arrière, mais c'est peut-être insuffisant. Avec la QSI, l'alim n'a pas chauffé.
