création d'un observatoire Cabanon

Bonjour

Je me lance dans l’installation d'un observatoire type Cabanon. Quelle dimension de fondation et de colonne je dois prévoir pour un EQ6+ED80



Merci

Bonjour Jean-Marc

Mois j'ai coulé un bloque de béton qui à la forme d'un T, la partie basse doit faire environ 60X60X60 et le plat en haut "du T" presque 100X100X20, j'ai isolé la surface du haut du T de la dalle de béton avec du polystyrène de 2cm environ. Dans ce bloque, au centre, j'ai fait prendre la ferraille à béton sur la hauteur de la colonne. Mon erreur était de monter une colonne trop large, j'ai utilisé des éléments de pilier de 27X27X20, c'est beaucoup de trop, ça m'avait limité en débattement lorsque la lunette arrive vers le méridien, en plus j'avais recouvert la colonne avec de l'OSB3 de 18mm. Récemment j'ai enlevé l'habillage d'OSB3 au niveau du dernier élément de pilier et j'ai retiré le dernier élément de pilier. Donc vers le haut de ma colonne il ne reste plus que le béton qui était coulé dans ces élément de pilier et dans lequel sont figés les tiges filetés (voir photo) Utilises plutôt 3 tiges filetés pour maintenir la platine, ça prend moins de place et le réglage du niveau est plus simple. Si c'était à refaire j'utiliserai une colonne en tube de 200mm. un bout de PVC pris dans le bloque de base avec de la ferraille et des passage de câbles.

Bon bricolage et A++

cool, un remote de plus !!!!

Merci Le Glaude. Tu me m'expliquer autrement ton affaire de T ? J'ai pas compris. Parc contre j'ai bien compris ton expérience avec la colonne du coup je vais faire avec un tube de 200. J'hésitais.

Là où je flanche aussi c'est sur la dimension de la semelle. J'ai actuellement un trou de 70*70*50 de profond.

Bonsoir Jean-Marc

j'ai fait un petit dessin, les dimensions (en mm) sont à titre indicatives, c'est juste pour te montrer comment j'ai fait, il y a sans doute mieux mais chez moi ça marche.
N'oublie pas de passer tes fils dans le tube.

A++

voilà où j'en suis ce soir. Demain je m'occupe du toit.

Jm

Bravo JM pour ton installation, l idée du bloc de béton de claude en forme de T est astucieuse, dans mon cas, j avais pensé faire aussi une colonne, mais je n ai pas de dalle, juste un petit 5m2 de pavés auto bloquants,  je pense, que le fait de faire une forme en T,doit stabiliser le bloc.

Dans le temps, je pense qu il  finirai par basculer, la tête n 'étant pas emprisonnée dans une dalle. (dans mon cas)

Donc, je reste avec mon trépied.
Sinon, ton installation est très prometteuse, cela va te changer la vie.

BRUNO

  ca avance bien !!

Bien Jean Marc et très astucieux !
Pense à graisser tes glissières car s'il gèle tu pourras ne faire que des darks !
J'y suis que depuis début 2013 alors tu as de l'avance !
bon courage
pépé

Pas mal du tout cette installation.
Il y a une raison particulière à avoir l'intérieur en blanc ?
C'est une question de dilatation thermique ?

la charpente est faite et elle coulisse bien dans les rails MANTION.

Pour le blanc je n'y peux rien. C'était comme ça quand je l'ai acheté d'occaz

au dessus de ton observatoire, n 'est ce pas une cheminée du voisin,
gaffe aux grillades saucisses, nocturnes, pour ton scope.

BRUNO

Quand je fais de l'astro les voisins sont couchés ou alors c'est en hiver. Le vrai handicap de cette maison est quelle me masquait un peu la polaire. Vu que je suis nomade il faudra que je puisse faire une MES rapidement quand même. Du coup jai monté la colonne à 1m pour m'en dégager.

Sympa ça prend forme, tu pourras te faire plaisir lorsque ce sera fini, c'est un réel avantage d'avoir un abris, à la fin de la session il n'y a plus cas fermer le toit et tout éteindre.

oui, je me doute bien que l hiver, ils sont couchés,nous sommes des oiseaux de nuit.
oui, claude a raison, un vrai bonheur , pour ta MES, c 'est moins évident

super.ton observa..

bruno

j ai parfois des limaces qui se balladent, gaffe au miroir, toi c'est pas ton cas, je pense,
imagine une limace sur un miroir, quel dégat!!!
Si tu laisses ton scope,protège le des insectes.
j ai un voisin, qui a eu sa platine de barrière automatique, -( boitier électronique) explosé,

cause, une petite limace qui est venue dans le circuit imprimé, et Bingo boum!!
Elle est morte la bêbete, mais lui en a eu pour 500 euros.
Moi, sur la mienne, j ai eu un nid de fourmis, logé dans le transfo 220/24v une change que je l ai vu à temps
Donc, si tu as de l électronique, les bébêtes sont aussi à prendre en compte.

bruno

@arthuss a écrit:Le vrai handicap de cette maison est quelle me masquait un peu la polaire. Vu que je suis nomade il faudra que je puisse faire une MES rapidement quand même.

Tu peux utiliser Alignmaster pour faire des MES rapides et ça même sans voir la polaire..
Bon courage pour la suite de tes travaux

mise en mouvement c'est mieux avec la vidéo :-)

Aujourd'hui j'ai posé les portes et fixé un peu partout. Le WE prochain je poserai les poteaux arrière. Il faut que je bétonne un peu.

https://www.youtube.com/watch?v=MMTv395pues&feature=youtu.be

Câblage la semaine dernière :
-Câble réseau de 50m
-IPX800 pour pilote les alim
-Ordinateur équipé de Teamviewer (remplace les silex sur les conseils de Laurent et Seb)
-Camera IP
-Luminaire intérieur
-Alimentation monture.


C'est mon pote Fred qui cable


Ce WE :
-pose de la config
-pose du moteur (palan castorama)





Principe de fonctionnement de l'ouverture du Toit. La fermeture se fait par gravité.


Merci Jérôme au passage pour ces coups de mains le soir pour m'apprendre plein de trucs dont l'utilisation de Publisher.

Du beau travail !
C'est dans le coffret électrique que tu comptes mettre le portable ?
Il est sans doute suffisamment loin de la lunette pour que le peu de chaleur qu'il dégage soit un problème.

Juste un truc (je ne peux pas m'empêcher de creuser les petits détails !   ) :
tu comptes peindre aussi l'extérieur du cabanon en blanc par la suite ? Ce serait mieux pour limiter tant que possible l'accumulation de chaleur dans le bois quand il est exposé au soleil. Le soir le bois restitue cette chaleur à l'air environnent et génère un peu de turbulence...

Séb

Le blanc à l'intérieur devrait disparaitre. Ca ne me plaît pas car jai beaucoup de lumières alentours. Cest un cabanon d'occasion.
La toiture est isolé et l'ensemble plutot bien aéré pour le moment.
Pour la peinture ext. Je comptais il remette du bondex.
Ton sujet "chaleur" n'avait pas été pris en compte dans mes reflexions et ce n'est pas ma priorité pour la firstligt par contre je vois bien les problèmes arrivés. Si jai trop de contraintes thermiques... javiserai. Ca sera possible de reprendre.

Le vrai handicap de cette maison est quelle me masquait un peu la polaire

Avec la version 3.35 de la raquette, tu peux faire une MES hyper précise sans polaire. Je le pratique avec une AZ-EQ6  et  cela prend tout au plus une dizaine de minutes.

Le coffret avec un PC portable 14pouces i5 qui tient tout juste dedant avant de fermer la porte. A droite 3 relais dont deux servent à l'ouverture/fermeture du toit :

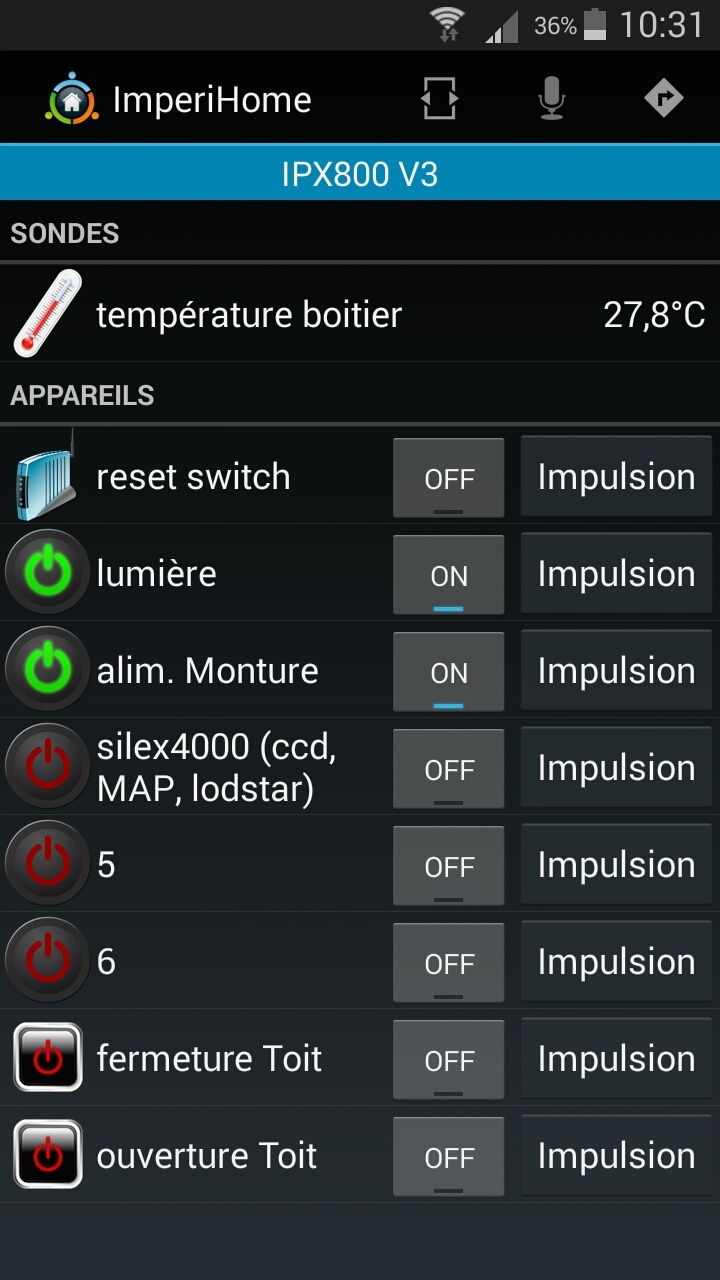

copie d'écran de l'appli Android qui donne accès au principales fonctions du Chalet, avec la lumière pilotable à distance pour aider la cameraIP.



Hier soir grace à l'aide de Jérôme j'ai pu utiliser pour la première Maxpilot de Laurent. Une fois configurée c'est un Ferrari. Toutes les étapes s'enchainent automatiquement, bien plus rapidement qu'à la main et très efficacement.
Merci deux fois à Laurent pour m'avoir adapté un driver ascom pour l'ouverture du Toit avec Maxpilot.

Bonjour,
C'est quoi les dimensions de ton observatoire ( pan de mur ) et tu as utilisé quel sorte de bois ?

A y être, tu es dans quelle fourchette de prix ?

J'ai dans l'idée de m'en faire un petit genre 3M², j'amasse des infos .

Merci

/++

il fait 2m20 de coté.
C'est un chalet acheté d'occasion sur le bon coin à 300euros.
Avec un peu de récupération et l'achat de l'IPX800 ca m'est revenu dans les 1200euros.

Jm

Bonsoir Jean-Marc

D'après ce que je vois sur la dernière photo sur laquelle on voit l'IPX800, il me semble que tu pilote des relais avec, l'IPX 800 incorpore lui-même déjà des relais.
Pour quoi mettre des relais supplémentaire ?

-L'IPX a des relais 10A. Le bornier est assez petit et les serrages proches. Lolo m'avait conseillé de n'y mettre que du 12v pour  éviter que par accident du 220V se détache dans le bornier.
-Le moteur de palan est en 220v. Il est en alternatif et pour inverser le sens du moteur il y a un gros condensateur. J'ai eu peur que ça tire plus de 10A. Je préfère cramé mon relais que l'IPX.
-Je me suis fait un circuit 12v et un circuit 220v.
- pour le luminaire c'est différent. J'avais déjà câblé en 220V avec un interrupteur près de la porte d'entrée. Et je me suis dis que la piloter à distance ca serait sympa (et c'est le cas) du coup j'ai tiré deux petits fils pour alimenter un relais 12V que j'ai planqué à coté de l’interrupteur.

Merci Jean-Marc pour pour ces infos

J'ai modifier la connexion des relais 220V sur mon IPX800, J'ai retiré tout ce qui était en 220v de l'IPX800, pour le reporter sur des relais externes mais toujours piloté par l'IPX800,
en effet cela et plus rassurant.

Coucou. Grosse évolution de la partie Domotique. Utilisation de 6 relais au lieu de 2 pour sécuriser un peu plus l'ouverture du toit et aussi pour installer une prise 220v pilotée pour pouvoir couper le PC quand il est planté.
Utilisation d'une armoire à porte coulissante recyclée

Salut
As-tu pensé à refroidir l'ensemble par une ventillo.
Je te dis ça car chez moi j'ai installé un ventillo qui propulse l'air frais dans l'armoire avec une  autre sortie pour l'air chaud.
Daniel

je n'en ressentais pas le besoin dans mon ancienne armoire. Pour le moment ce n'est pas prévu d'autant que le volume est encore plus grand. Mais c'est dans un coin d ma tête et du domaine du faisable.

Joli bricolage Jean-Marc
Nous passons quand même pas mal de temps à améliorer, concevoir, trouver le truc qui
facilite la vie de l'astram

A+

Belle installation !

... et tout ceci est fort instructif

Merci pour le partage


Pierre
