Mon local astronomique : un petit soft en plus ... Empty Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Sam 19 Sep 2015 - 9:54

Bonjour,

Voici la description de mon projet.

Ayant un environnement très éclairé j'observe dans la seule zone de mon jardin qui est épargnée par l'éclairage direct des lampadaires. J'ai dans l'intention de créer un local pour y entreposer le matériel et l'informatique pour le pilotage de la monture et les imageurs. Le principe étant le suivant : avant chaque observation je sort la monture (qui se placera plus tard sur un pied colonne), je déroule le câblage et je peux imager à l'intérieur du local cheers

J'avais envisagé la construction d'un observatoire mais les contraintes d'urbanisme m'ont dissuadé de la faire (je ne pouvais pas le placer où je voulais...).

Voici donc où j'en suis :

Le plans :

Le télescope pointe au SUD

Mon local astronomique : un petit soft en plus ... Constr10


le câblage de 10m prévu et en cours de réalisation et de tests :

Mon local astronomique : un petit soft en plus ... Cablag10

J'ai le câble USB amplifié avec hub 4 ports intégré et j'ai réalisé le câble RS232 pour la monture.

L'informatique est un PC DELL Dimension 850 bi écran épaulé éventuellement d'un petit Samsung NC10 dont les ports USB sont plus rapides ...


Voilà pour le moment. Si vous voyez des erreurs flagrantes dans ce projet n'hésitez pas à me le dire Wink


Pierre


Dernière édition par EtaCas le Mer 30 Mai 2018 - 17:48, édité 10 fois
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par Walcho le Sam 19 Sep 2015 - 11:24

Astro au chaud !
On sent que l’hiver va bientôt arriver ! Smile
Une petite fenêtre ou une petite caméra IP ne va pas te manquer pour surveiller le matos à l'extérieur ?

_________________
Pierre Walchshofer alien
_________________
Eq6 Pro - Lunette SW 80 ED Equinox - C8
Canon EOS 1000D astrodonisé - filtre CLS EOS clip

Mon petit site -> http://astrowalcho.free.fr/Index

Citation du moment : " Quand on est mort, on ne sait pas qu'on est mort. C'est pour les autres que c'est difficile. Quand on est con c'est pareil. "
Walcho
Walcho

Club : Nemesis / AIP / F4A
Localisation : Schleithal
Humeur : Astronamicale

Voir le profil de l'utilisateur http://astrowalcho.free.fr/Index

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Sam 19 Sep 2015 - 12:29

Eh oui Pierre, avec l'âge on devient frileux Very Happy

Pour surveiller je peux sortir du local et jeter un oeuil par la fenêtre... mais effectivement une petite caméra c'est envisageable aussi. Merci pour ta remarque.


Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Dim 8 Nov 2015 - 19:50

Hello !

Doucement mai surement j'avance dans mon projet.

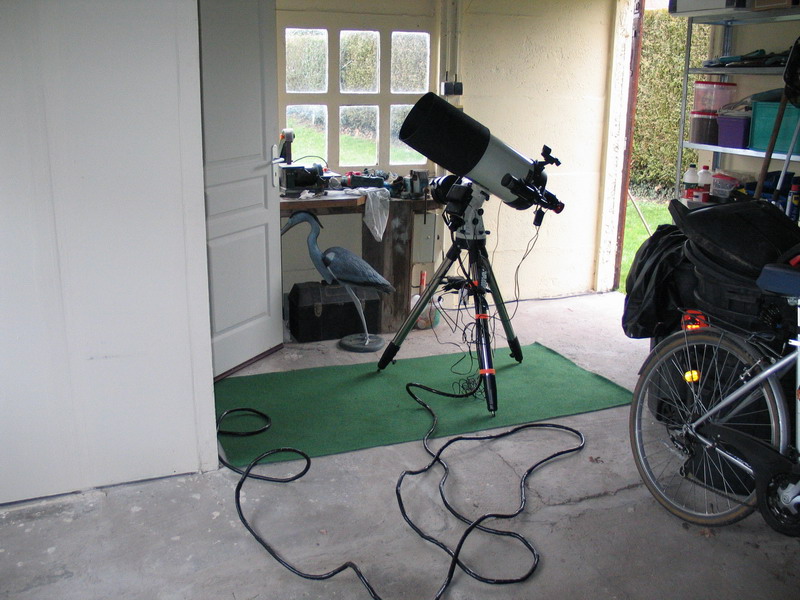

Le câble est terminé cheers

Mon local astronomique : un petit soft en plus ... Cablag11

pour info :
le câble USB est un 12m amplifié avec mini hub intégré au bout. Testé avec le NC10 j'ai 20img/s en pleine résolution sur ma ZWO 120MM. Une alimentation 5V y est branchée.
Le câble jaune est un RJ9 pour le moteur de map (comme ça pas besoin d'occuper de la bande passante sur l'usb Wink  )


A bientôt

Pierre


Dernière édition par EtaCas le Sam 20 Jan 2018 - 9:56, édité 1 fois
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par Maxime.Tessier le Dim 8 Nov 2015 - 20:39

Salut Pierre,
l'hiver arrive on se prépare tous pour garder un minimum de confort. Smile
Sinon tu as pensé à l'option réseau ? Pour éviter les câbles et pouvoir te mettre où tu veux.
Maxime.Tessier
Maxime.Tessier

Club : A.L.B.E (34), A.I.P
Localisation : Argelliers
Humeur : Motivé

Voir le profil de l'utilisateur https://www.max-astrophotographie.fr/

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Dim 8 Nov 2015 - 20:55

Maxime.Tessier a écrit:Salut Pierre,
l'hiver arrive on se prépare tous pour garder un minimum de confort. Smile
Sinon tu as pensé à l'option réseau ? Pour éviter les câbles et pouvoir te mettre où tu veux.

Oui j'y ai pensé aussi mais là il n'y aura que le stric nécessaire dehors ... et rien ne m'empèchera même de prendre le contrôle de l'ordi du local à distance Very Happy


A+
Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par felopaul le Dim 8 Nov 2015 - 20:56

il y a plus qu'a shooter !!! bravo
felopaul
felopaul

Club : Cielboreal / Cielaustral
Localisation : Flagey (observatoire) et Thise (Perso)
Humeur : fonceur

Voir le profil de l'utilisateur http://www.cielboreal.com/

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Dim 8 Nov 2015 - 21:01

Merci Laurent,

Il reste pas mal de boulot avant ...
J'ai les matériaux principaux pour la construction du local et j'espère pouvoir le terminer d'ici un ou deux mois Rolling Eyes

... comme mon but c'est d'imager principalement en planétaire, j'ai un peu de temps devant moi ... surtout vu la météo actuelle Rolling Eyes


Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Ven 22 Avr 2016 - 20:26

Hello !

Me revoilà avec mon projet de local astro Very Happy

... bon ce n'est pas un véritable observatoire mais c'est un bon compromis pour moi.

Donc déjà une bonne nouvelle : mes tests avec les nouvelles versions de Sharpcap et de Firecapture me permettent d'atteindre les 18 img/s avec mon ancien PC Dell (à pleine résolution du capteur) donc l'informatique se composera de ce PC monté en double écran : idéal pour commander la monture, la cam et la RAF  Very Happy

Pour ce qui est du local le "gros œuvre" a bien avancé grâce à mon frangin !

Mon local astronomique : un petit soft en plus ... Constr11

les murs sont isolés :

Mon local astronomique : un petit soft en plus ... Constr12

et voilà !

Mon local astronomique : un petit soft en plus ... Constr13

puis enduit, calicots, ponçage ...

pour me reposer un petit test de ma lunette et son hélioscope avant le transit de Mercure du 9 Mai prochain

Mon local astronomique : un petit soft en plus ... Constr14

... et je passe à la peinture extérieure :

Mon local astronomique : un petit soft en plus ... Constr15

Mon local astronomique : un petit soft en plus ... Constr16

... comme cela fait une "tâche de propre" dans le garage ... je vais certainement peindre tout le garage dans ce ton pierre  Razz

A+
Pierre


Dernière édition par EtaCas le Sam 20 Jan 2018 - 10:00, édité 1 fois
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par serac09 le Lun 25 Avr 2016 - 12:00

Salut Pierre,

Attention au câble USB au-delà de 10 m (même amplifié) tu risque le plantage en pleine prise de vue.
Pour ma part je préconise plutôt un petit Hub USB sur le tube et un Silex pour relier ton PC en Ethernet ça fonctionne bien et c'est plus fiable.
Il te manque plus qu'un petit abris pour le tube et c'est super bravo

A++
Jacques
serac09
serac09

Club : Neptunion31-AIP-ASTROQUEYRAS
Localisation : Gargas 31620
Humeur : Joyeux

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Lun 25 Avr 2016 - 21:27

Merci pour l'info Jacques

Pour le moment tous mes tests ont fonctionnés ...
Pour l'abris du tube ce n'est pas prévu pour tout de suite car ma région étant humide de nature je rechigne à laisser le matériel dans un simple abri dehors Rolling Eyes

... à la rigueur en été la monture restera sous bâche.


Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par Bruno Lecocq le Mer 27 Avr 2016 - 22:20

/>Bonsoir pierre, j ai fait aussi ce type de configuration, il te faut utiliser des  cables USB amplifiés  J AI 10 m , aucun soucis , .

Mon local astronomique : un petit soft en plus ... Captur10
Bruno Lecocq
Bruno Lecocq

Club : mon jardin riec sur belon
Humeur : les temps changent, l humeur avec, donc plus cool.

Voir le profil de l'utilisateur http://astronomiephoto.blog4ever.com

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Jeu 28 Avr 2016 - 9:51

Bonjour Bruno,

J'ai effectivement acheté cette rallonge USB amplifiée avec Hub incorporé sur les conseils d'astrams : elle est efficace : je n'ai mesuré aucune perte du nb d'images dans mes essais Very Happy

On peut la trouver ici : http://www.conrad.fr/ce/fr/product/994017/Rallonge-LogiLink-USB-20-1x-USB-20-mle-type-A-4x-USB-20-type-A-femelle-12-m/?utm_source=leguide&utm_medium=comparateur&utm_campaign=994017&WT.mc_id=comparateur-leguide-994017



Pierre


Dernière édition par EtaCas le Sam 20 Jan 2018 - 10:02, édité 1 fois
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Mar 4 Oct 2016 - 11:32

Hello !

Je me suis remis à la suite de la construction de mon local... avant l'hiver Very Happy

Donc j'ai installé les éléments électriques : 3 prises et 2 spots à ces emplacements :

Mon local astronomique : un petit soft en plus ... Constr17

Mon local astronomique : un petit soft en plus ... Constr18

Le carrelage est posé après réagréage de la dalle :

Mon local astronomique : un petit soft en plus ... Constr19

Une première isolation du toît est réalisée au moyen de plaques de polystyrène :

Mon local astronomique : un petit soft en plus ... Constr20

Puis le plafond est construit :

Mon local astronomique : un petit soft en plus ... Constr21

Mon local astronomique : un petit soft en plus ... Constr22

et isolé au dessus par de la laine de roche :

Mon local astronomique : un petit soft en plus ... Constr23

Et voilà la première installation pour tester :

Mon local astronomique : un petit soft en plus ... Constr25

Mon local astronomique : un petit soft en plus ... Constr26

Un des deux spots (le moins lumineux) sera peint en rouge Wink

Mon local astronomique : un petit soft en plus ... Constr24

J'ai quand même posé de la corniche pour la finition  Very Happy

Mon local astronomique : un petit soft en plus ... Constr27


Voilà pour le moment.
Pour la suite :
- faire le trou dans le mur pour le passage du câblage
- installer les interfaces de commandes du télescope et des divers accessoires (MAP, résistances chauffantes, monture etc...)

Et faire le premier test cheers


A+
Pierre


Dernière édition par EtaCas le Sam 20 Jan 2018 - 10:08, édité 1 fois
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par nicobel le Mar 4 Oct 2016 - 18:46

salut

super taf, tu va être super bien dans ton local technique

il y a moyen de faire un petit abris super étanche pour pas très cher tu sais
a ta place je le ferais cela change vraiment tout

bonne continuation

nico
nicobel
nicobel

Club : astronamur
Localisation : malmedy belgique
Humeur : tres bonne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Mar 4 Oct 2016 - 19:19

Merci Nico Very Happy

Oui je vais certainement essayer de faire un abri pour la monture au moins...

Mais pour le moment dans ma rue tout est en travaux et les lampadaires vont être remplacés et surtout déplacés. En principe, d'après les plans, c'est plus favorable pour moi. Donc je vais attendre que tout ces travaux soient terminés pour choisir mon emplacement pour la colonne et la monture Wink


A+
Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par nicobel le Mar 4 Oct 2016 - 19:27

sa c'est une très bonne id
nicobel
nicobel

Club : astronamur
Localisation : malmedy belgique
Humeur : tres bonne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Mer 5 Oct 2016 - 16:58

Merci Nico

Aujourd'hui : 1er test !

J'ai donc tout branché et imagé un peu le Soleil :

Le télescope installé :

Mon local astronomique : un petit soft en plus ... Constr28

suivons le câble Very Happy

Mon local astronomique : un petit soft en plus ... Constr29

Mon local astronomique : un petit soft en plus ... Constr30

... et sur l'écran : une belle tâche solaire  sunny

Mon local astronomique : un petit soft en plus ... Constr31





Pierre


Dernière édition par EtaCas le Sam 20 Jan 2018 - 10:11, édité 1 fois
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par Maxime.Tessier le Mer 5 Oct 2016 - 21:34

Super tout ça, tu vas être bien au chaud cet hiver. Smile
Maxime.Tessier
Maxime.Tessier

Club : A.L.B.E (34), A.I.P
Localisation : Argelliers
Humeur : Motivé

Voir le profil de l'utilisateur https://www.max-astrophotographie.fr/

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Mer 5 Oct 2016 - 22:15

Merci Maxime Very Happy

... au passage : très sympa le site de l'ALBE cheers


Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par Maxime.Tessier le Mer 5 Oct 2016 - 22:21

Merci, on devrait intégrer pas mal de choses par la suite. Wink
Maxime.Tessier
Maxime.Tessier

Club : A.L.B.E (34), A.I.P
Localisation : Argelliers
Humeur : Motivé

Voir le profil de l'utilisateur https://www.max-astrophotographie.fr/

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par Laurent3112 le Mer 5 Oct 2016 - 23:29

Salut, elle est très sympa cette installation, tu es confortablement installé Smile
Laurent
Laurent3112
Laurent3112

Club : Neptunion31- Astroqueyras
Localisation : Midi toulousain

Voir le profil de l'utilisateur http://monsiteastroperso.free.fr

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Jeu 6 Oct 2016 - 9:21

Merci Laurent Very Happy

Maintenant j'attends la livraison de la carte de commande à 4 relais de chez CONRAD ( http://www.conrad.fr/ce/fr/product/393905/Carte-relais-4-canaux-USB-Conrad-Components-393905-kit-mont-Puissance-de-sortie-24-VDC-8-A-4-sorties-relais-1-p/?utm_source=google-search-product&utm_medium=comparateur&utm_campaign=393905&WT.mc_id=comparateur-gsp-393905&LGWCODE=393905;43857;390&gclid=CI2KndmKvM8CFRMTGwodTD8FZA )

et le boitier de commande usb de MAP avec son moteur pas à pas de chez Pierrot Astro pour finaliser l'ensemble qui pourra être pris en contrôle à distance grâce à un câblage RJ45 vers mon bureau Very Happy


Voici le nouveau synoptique :

Mon local astronomique : un petit soft en plus ... Constr32


A bientôt

Pierre


Dernière édition par EtaCas le Sam 20 Jan 2018 - 10:13, édité 1 fois
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par Le Glaude le Jeu 6 Oct 2016 - 17:25

Superbe projet qui est en train de se concrétiser.
C'est vrai qu'avec l'age on aime bien un peu plus de confort Wink
Merci Pierre du partage Very Happy
Le Glaude
Le Glaude

Club : Association Astronomique de l'Ain - ANPCEN Correspondant local dans l'Ain
Localisation : Ain
Humeur : Pas toujours très bavard

Voir le profil de l'utilisateur http://photonsdenuit.fr

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Jeu 6 Oct 2016 - 19:19

Merci Claude,

Quand j'aurai tout terminé pour les interfaces à venir, je vous referai le point Wink


Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Mer 29 Mar 2017 - 10:42

Hello !

Un peu de nouvelle de mon projet... qui n'a pas beaucoup avancé mais qui s'est transformé.

En effet les nouveaux lampadaires de ma rue ne sont plus au même endroit donc pour en être à l'abris j'ai du déplacer l'emplacement du télescope. Heureusement je n'avais pas encore troué le mur pour passer le câble Very Happy

Je n'ai pas encore monté mon armoire électrique ... mais j'y travaille lentement Rolling Eyes

Pour le moment j'ai abandonné l'idée du "remote" à la maison. J'hésite à investir dans un nFocus de chez Rigel ( http://rigel.datacorner.com/rigelsys/crayfordmotornfocus.html ) . Si quelqu'un à un retour sur ce système je suis preneur  Wink

Les prises télécommandées alimentent l'alim 5V du hub USB, l'alim 12V de la monture et celle des résistances chauffantes.

On m'a fait cadeau d'un nouvel ordi portable et d'un écran 23" que je vais utiliser pour l'acquisition.

Voici donc ma config actuelle :

Mon local astronomique : un petit soft en plus ... Constr33

Mon local astronomique : un petit soft en plus ... Constr35


J'ai placé une étagère de rangement du matériel. Elle est bien fixée au mur  Very Happy

Mon local astronomique : un petit soft en plus ... Constr36


... et j'ai terminé le gainage de mon câblage dans une gaine spirale de 10m

Mon local astronomique : un petit soft en plus ... Constr37


Content  je suis cheers


Pierre


Dernière édition par EtaCas le Sam 20 Jan 2018 - 10:20, édité 1 fois
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par boulabytes le Mer 29 Mar 2017 - 12:18

EtaCas a écrit:
Pour le moment j'ai abandonné l'idée du "remote" à la maison. J'hésite à investir dans un nFocus de chez Rigel ( http://rigel.datacorner.com/rigelsys/crayfordmotornfocus.html ) . Si quelqu'un à un retour sur ce système je suis preneur  Wink

Salut Pierre,

Je n'ai pas de retour sur le nFocus de Rigel en revanche Marian (astramag sur ce forum) a motorisé la map du primaire de son C11 à l'aide de la solution de motorisation de PierroAstro et ça fonctionnait nickel Smile

@++

Davy
boulabytes
boulabytes

Club : ALBE(34), AIP
Localisation : Saint Mathieu de Tréviers (34)
Humeur : Yeah !

Voir le profil de l'utilisateur http://www.piouland.net

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Mer 29 Mar 2017 - 13:09

Merci Davy Very Happy

Personnellement je souhaite motoriser le focuseur ajouté au tube du C8 Wink


Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Ven 19 Jan 2018 - 20:59

Hello !

Un petit point sur l'évolution de mon local :

1. j'ai finalement acquis le systeme de chez RIGEL pour piloter mon moteur du crayford du C8. Je n'attend plus que la sonde de température associée (pour le fun)

2. j'ai terminé aujourd'hui mon boîtier d'alimentation. Reste à confectionner le panneau d'affichage avec les led indiquant l'état des alim

Mon local astronomique : un petit soft en plus ... Boitie13

Mon local astronomique : un petit soft en plus ... Boitie14

Mon local astronomique : un petit soft en plus ... Boitie16

de droite à gauche : câble USB (pour la carte relais pilotant les sorties 12V monture, 12V résistance chauffante 1, 12V résistance chauffante 2, 5V Hub USB) , câble arrivée 220V, interrupteur des transfo 12V et 5V, voyant alim des 12V et 5V, prise jack 5V, prise RCA résistance 1, prise jack résistance 2, prise 12V monture, prise DB25 pour le panneau d'affichage, prise jack 3V pour la station météo


... et je viens de réalimenter ce post avec les images perdues depuis ma mésaventure avec Photobucket Rolling Eyes


A+
Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par jmd le Sam 27 Jan 2018 - 15:57

Salut Pierre,
Plus je regarde les images de ton installation et plus je la trouve classieuse. Tu es un vrai châtelain ! Very Happy Bravo.

_________________
"La seule différence entre un fou et moi, c'est que moi je ne suis pas fou." Salvador Dali geek
jmd
jmd
Admin

Localisation : Blienschwiller (67)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Sam 27 Jan 2018 - 16:41

Merci à toi Very Happy

J'aime bien quand c'est net Twisted Evil

J'ai refermé le boîtier d'alim qui fonctionne parfaitement et j'ai commencé mon panneau d'affichage :

Mon local astronomique : un petit soft en plus ... Imgp6910


J'ai finalisé un nouveau synoptique après mes derniers essais avec la commande du boîtier d'alim et du moteur de MAP via le systeme RIGEL :

Donc le portable s'occupera de (ou des) imageur(s) et le PC fixe pilotera les alim, la monture et la MAP :

Mon local astronomique : un petit soft en plus ... Config10


A+
Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Jeu 1 Fév 2018 - 14:03

Hello !

J'ai terminé mon boitier d'alimentation piloté par USB et son panneau d'affichage cheers

Les tests sont tous OK Very Happy


Le dos du panneau d'affichage (créé dans un cadre A4 à 2,25€ chez Action) :

Mon local astronomique : un petit soft en plus ... Boitie17

une fois refermé :

Mon local astronomique : un petit soft en plus ... Boitie19


L'ensemble en test :

Mon local astronomique : un petit soft en plus ... Boitie18

Mon local astronomique : un petit soft en plus ... Boitie20


Toutes les alim sur OFF (sauf le 3V permament) :

Mon local astronomique : un petit soft en plus ... Boitie21

Toutes les alim sur ON :

Mon local astronomique : un petit soft en plus ... Boitie22

L'affichage de la tension monture (à vide) :

Mon local astronomique : un petit soft en plus ... Boitie23


Voilà, il n'y a plus qu'à installer tout ça dans le local  bounce


A+
Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Jeu 1 Fév 2018 - 17:14

J'ai installé le matos cheers


Mon local astronomique : un petit soft en plus ... Img_7111

Mon local astronomique : un petit soft en plus ... Img_7110

Mon local astronomique : un petit soft en plus ... Img_7112


C'est quand même mieux qu'avant Rolling Eyes


A+
Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par EtaCas le Jeu 15 Fév 2018 - 9:44

Hello !

Avec ce temps couvert ça me donne le temps de tester mon installation.
Hier j'ai donc tout relié, dont ma nouvelle monture, pour faire un test global selon le schéma ci dessous :

Mon local astronomique : un petit soft en plus ... Config11


L'ensemble extérieur est relié à son câble de 11m

Mon local astronomique : un petit soft en plus ... Ieq45_19

Mon local astronomique : un petit soft en plus ... Ieq45_18


Les ordis dans le local :

Mon local astronomique : un petit soft en plus ... Ieq45_22

L'ordi "pilotage"

Mon local astronomique : un petit soft en plus ... Ieq45_21

Le portable "acquisition"

Mon local astronomique : un petit soft en plus ... Ieq45_17


... il n'y a plus qu'à attendre un temps plus sec et un ciel plus clair Rolling Eyes


A+
Pierre
EtaCas
EtaCas

Localisation : Hauts de France / Nord / Douai
Humeur : Heureux d'être content

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par egres le Ven 16 Fév 2018 - 14:10

salut Pierre

superbe installation ...
euh ...tu donnes des cours ?
ppffffffffffffff
bravo
egres
egres
egres

Localisation : 73800 les Marches
Humeur : c'est quoi, une humeur ?

Voir le profil de l'utilisateur http://www.egres.fr

Revenir en haut Aller en bas

Mon local astronomique : un petit soft en plus ... Empty Re: Mon local astronomique : un petit soft en plus ...

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
